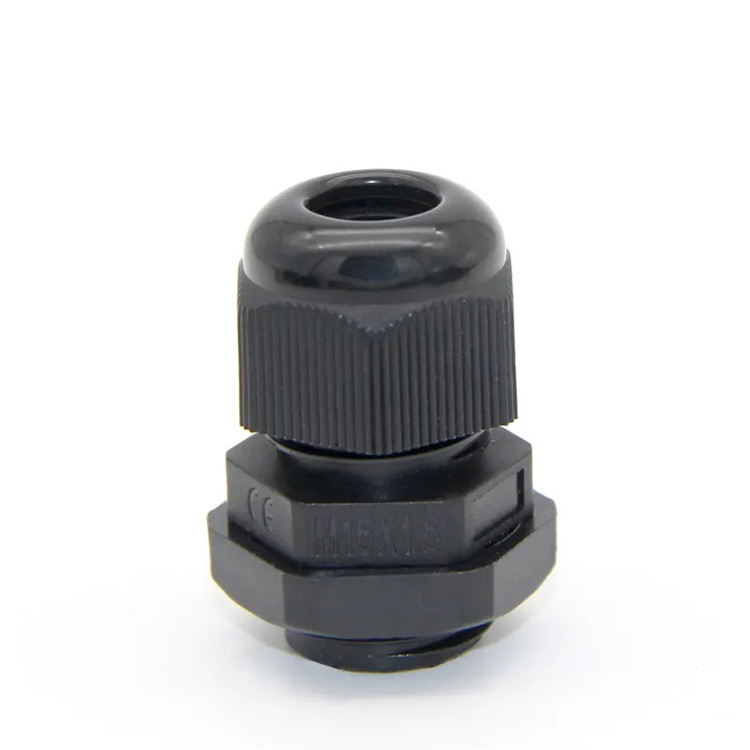

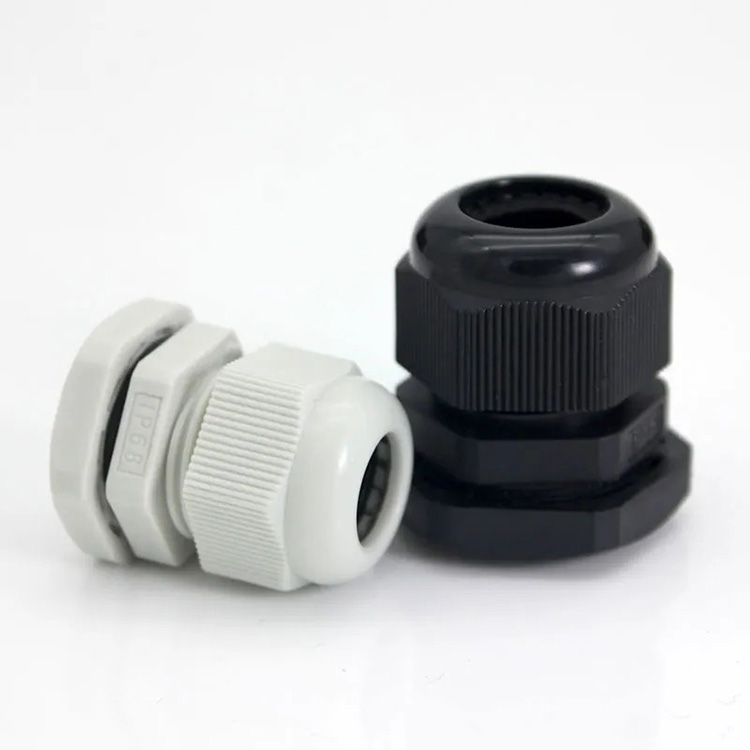

AGE ナイロン ケーブル グランドは通常、優れた耐久性、耐衝撃性、耐薬品性、および高度な絶縁性を備えた高品質のナイロン素材で作られています。電気、通信、オートメーション、製造などのさまざまな業界で広く使用されています。

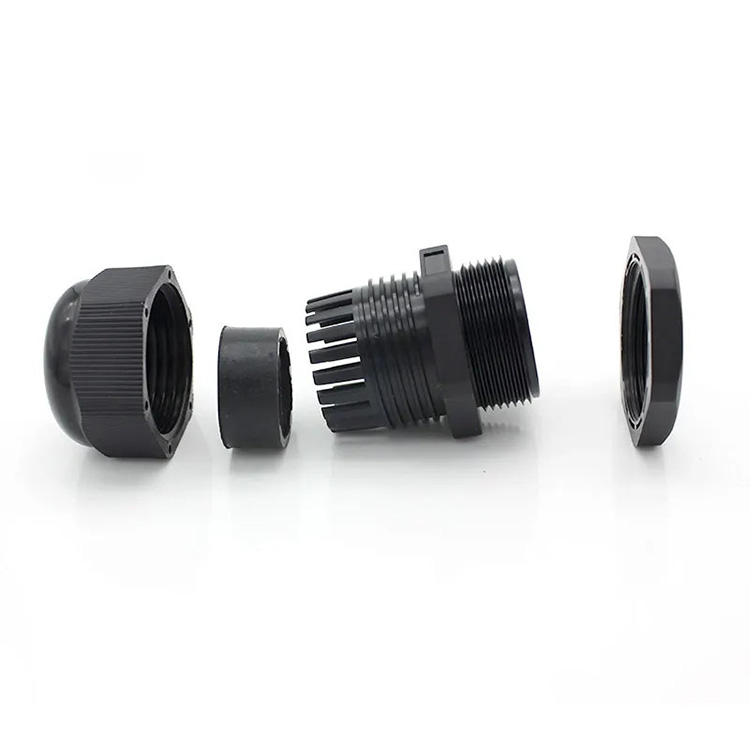

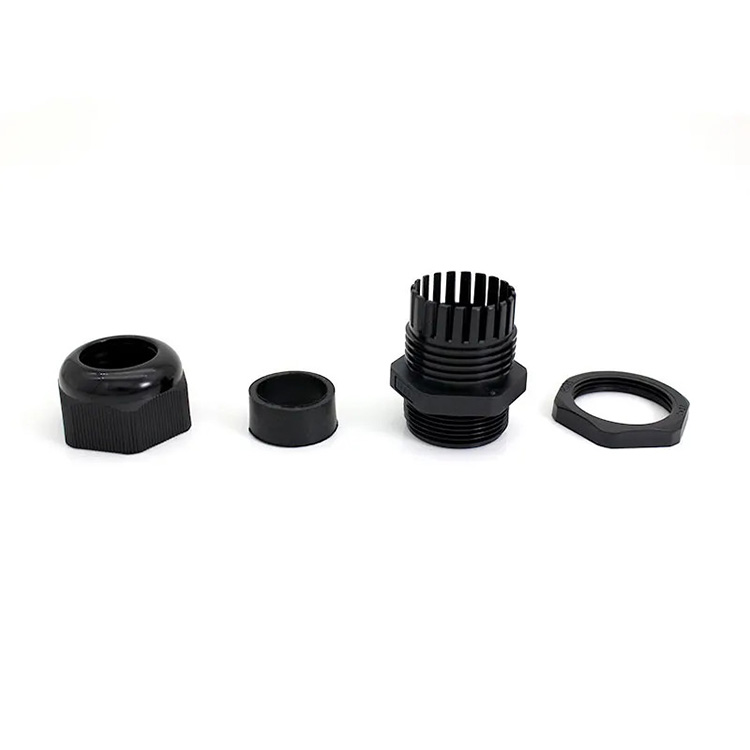

ナイロン ケーブル グランドの主なコンポーネントは次のとおりです。
本体: ケーブル グランドの本体は通常円筒形で、ケーブルのハウジングを提供し、ケーブルと機器またはエンクロージャの間の接続点として機能します。
ロックナット: ロックナットは、ケーブル グランドを機器またはパネルに固定するために使用され、しっかりと確実にフィットします。
シール リング: シール リングは、多くの場合、ゴムまたは合成材料で作られており、ケーブルの周囲に水密または防塵のシールを形成し、異物の侵入を防ぎます。
圧縮ナット: 圧縮ナットはケーブルをグランド内に固定するために使用され、張力を緩和し、密閉性を維持します。
ナイロン ケーブル グランドを取り付けるには、通常、次の手順に従います。
ケーブルを収容できるように、エンクロージャまたはパネルの希望の位置にドリルまたはパンチで穴を開けます。
ケーブルを穴に挿入し、エンクロージャ内で適切に終端するのに十分な長さがあることを確認します。
シールリングをケーブル上にスライドさせてから、圧縮ナットをスライドさせます。
シール リングがエンクロージャまたはパネルのすぐ外側に位置するまで、ケーブルをケーブル グランドの本体に挿入します。
圧縮ナットをケーブル グランドの本体に締めて、シール リングを圧縮し、ケーブルを所定の位置に固定します。
最後に、ロックナットを使用してケーブル グランドを機器またはパネルに固定し、しっかりと確実に接続します。

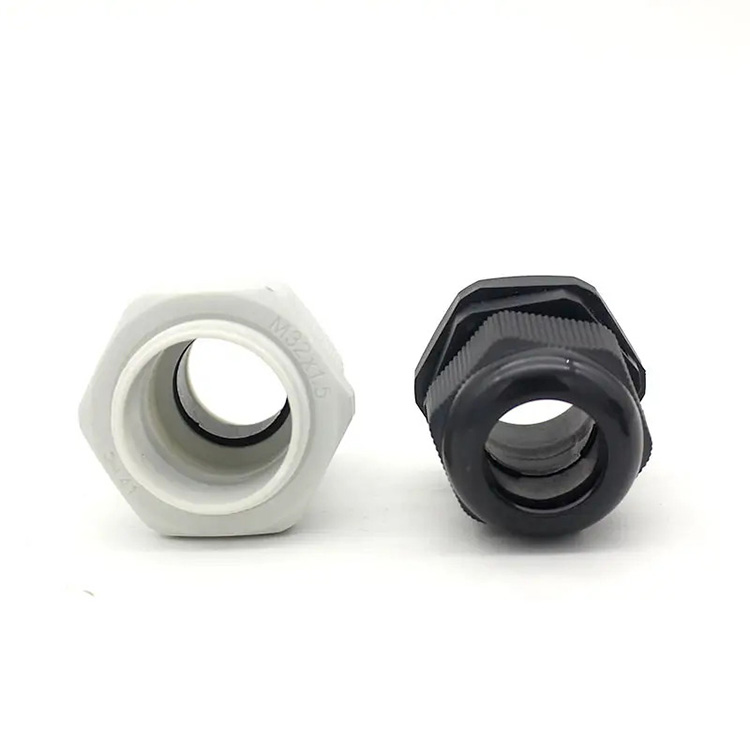

ナイロン ケーブル グランドは、さまざまなケーブル直径とネジの種類に対応できるよう、さまざまなサイズと構成で入手できます。ケーブルの確実な接続と密閉が必要なさまざまな用途において、信頼性の高いケーブル管理、張力緩和、および環境保護を提供します。
